RANURAS

RANURA AGP

AGP significa primeramente Advanced Graphic Port, o puerto para gráficos avanzados o de ultima generación, este tipo de ranuras o slots, están únicamente disponibles en las tarjetas madres ATX o mas modernas, normalmente de color café, fueron diseñados con el fin de explotar el potencial de las PC en el mercado de los videojuegos de ultima generación 3D(entre 98 y 2003), tecnología desarrollada únicamente para video, actualmente desplazado por la tecnología de PCI Express.      AGP proviene de las siglas de ("Accelerated Graphics Port") ó puerto acelerador de gráficos. Este tipo de ranura-puerto fue desarrollado por Intel® y lanzado al mercado en 1997 exclusivamente para soporte de gráficos.

RANURA AMR

El audio/modem rice, también conocido como slot AMR2 o AMR3, es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon.

Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de Entrada/Salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la FCC (con los costes en tiempo y económicos que conlleva).

En un principio se diseñó como ranura de expansión para dispositivos económicos de audio o comunicaciones, ya que estos harían uso de los recursos de la máquina como el microprocesador y la memoria RAM. Esto tuvo poco éxito ya que fue lanzado en un momento en que la potencia de las máquinas no era la adecuada para soportar esta carga y el mal o escaso soporte de los controladores para estos dispositivos en sistemas operativos que no fuesen Windows.

Tecnológicamente ha sido superado por el Advanced Communications Riser y el Communications and Networking Riser de Intel. Pero en general todas las tecnologías en placas hijas (riser card) como ACR, AMR, y CNR, están hoy obsoletas en favor de los componentes embebidos y los dispositivos USB.



RANURA PCI

PCI (Peripheral Component Interconnect) Es un estándar abierto desarrollado por Intel en tiempos del 486. Permite interconectar tarjetas de vídeo, audio, adaptadores de red y otros muchos periféricos con la placa base. El estándar PCI 2.3 llega a manejar 32 bits a 33/66MHz con tasas de transferencia de datos de 133MB/s y 266MB/s respectivamente. No obstante y hoy en día Intel impulsa decididamente el estándar PCI express, que en su versión x16 y funcionando en modo dual proporciona una tasa de transferencia de datos de 8GB/s, ni más ni menos que 30 veces más que PCI 2.3.

La fotografía superior nos muestra una ranura PCI (en blanco) y otra PCI-express x16 (en negro), las tarjetas diseñadas para una y otra son incompatibles entre sí. Normalmente el bus PCI de la placa base admite un máximo de cuatro ranuras numeradas del 1 al 4, pueden existir una quinta ranura PCI pero en realidad está compartida

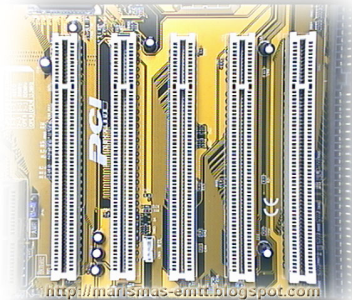

                                                  RANURAS PCI

SLOT PARA MICROPROCESADOR

Existen básicamente 3 tipos de Slot:

Slot A: En este conector iban instalados los antiguos procesadores Athlon de AMD.
Slot 1: A este conector le corresponden los procesadores Intel Pentium II y también los procesadores más antiguos Pentium III.
Slot 2: Este conector es más conocido a nivel de servidores de red, donde iba instalado el procesador Xeon.

donde se aprecian también los orificios donde se instalaba un soporte para el microprocesador, el cual era tan alto y voluminoso que necesitaba sujeción extra:

SOCKETS DIM

Este tipo de conectores se basan en lo que se llama zócalo ZIF, es decir, “Zero Insertion Forcé” ó “Fuerza de Inserción Cero”, donde los procesadores pueden instalarse sin efectuar ninguna presión sobre ellos, facilitando mucho las cosas y sobre todo minimizando los riesgos.



CONTROLADOR I/O

Controlador I/O (entrada/salida) es una unidad que contiene 8x entradas digitales a través de ethernet, 8x salidas digitales a través de ethernet e interfaz serie RS-232/485 (server terminal). Todas las interfaces son accesibles a través de la red usando el protocolo M2M (Máquina a Máquina) en TCP/IP.

CHIPS LAN

       AUDIO CODEC: Es un códec que incluye un conjunto de algoritmos que permiten codificar y decodificar los datos auditivos, lo cual significa reducir la cantidad de bits que ocupa el fichero de audio. Sirve para comprimir señales o ficheros de audio con un flujo de datos (stream) con el objetivo de que ocupan el menor espacio posible, consiguiendo una buena calidad final, y descomprimiéndolos para reproducirlos o manipularlos en un formato más apropiado. Se implementa en software, hardware o una combinación de ambos



      AUDIO CODEC

       RANURA CNR: Communication and Networking Riser o CNR (en español "elevador de comunicaciones y red") es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems, tarjetas de red, al igual que la ranura audio/modem riser (AMR) también es utilizado para dispositivos de audio. Fue introducido en febrero de 2000 por Intel en sus placas para sus procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas madres.

USB PANEL POSTERIOR:

CONECTOR PANEL FRONTAL: El panel frontal varia en cada placa para conectarlo deben usar el manual de su placa madre, ahí indica el orden correcto de los cables, en el panel frontal están las conexiones para:

- Luz de uso del disco duro
- Luz de encendido
- Conector “reset”
- Conector “power”
- Conector “speaker” (parlante del gabinete)

(Puede haber más conexiones en el panel frontal, eso depende del modelo de la placa madre y del gabinete, generalmente no se usan todos los conectores.)
